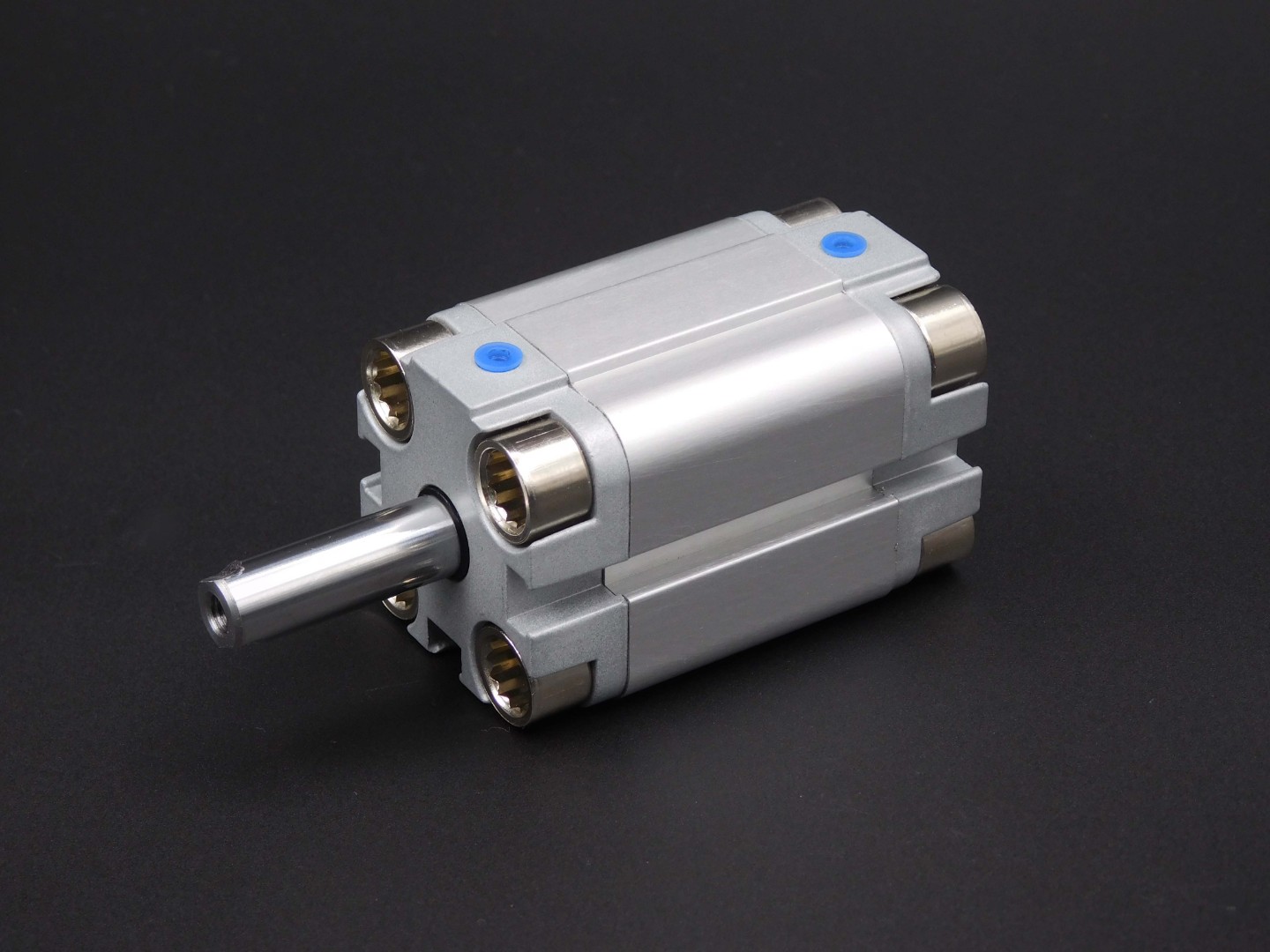

Пневмоцилиндр SC-ADVD-20х10

Арт: SC-ADVD-20x10

Диаметр поршня цилиндра 20 мм
Наличие магнита на поршне нет
Резьба на штоке внутренняя
Тип действия двустороннее
Исполнение проходной шток
Ход цилиндра 10 мм

Помощь специалиста в подборе

Оформить заказ

Цена по запросу

Цена, с НДС

Под заказ

Описание

Пневматические цилиндры серии ADVD - это компактные цилиндры двустороннего действия без встроенного демпфера с диаметром поршня от 12 до 100 мм c проходным штоком.

Димаметр	12	16	20	25	32	40	50	63	80	100
Тип действия	Двусторонее
Рабочая среда	Воздух (после фильтра 40 мкм)
Диапазон рабочего давления	1 - 9 Бар
Присоединительная резьба	М5х0.8				G1/8"					G1/4"
Диапазон рабочих температур	-10 ~ 60°С (при сухом воздухе без влаги)
Демпфирование	Резиновая шайба
Тип датчика	CS1-G (CS1-G-M8D), PS1-G, NS1-G

Пневмоцилиндр SC-ADVD-20х10 купить Нижнем Новгороде

Диаметр	T1	D1	L	E1	М2	H	H1	N	N1	L2	E	L1	CH
12	4	6	29	М5	М6	38	42,5	8	30	30	18	1	5
16	4	6	29	М5	М8	38	42,5	8	30	30	18	1	7
20	4	6	36	М5	М10х1,25	38	42,5	9	30	37,5	22	1,5	8
25	4	6	40	М5	М10х1,25	40	45,5	9	32	41	26	1,5	8
32	4	6	50	G1/8	М10х1,25	45	51	9,5	36,5	52	32	2	10
40	4	6	60	G1/8	М10х1,25	46	52,5	10	37,5	63	42	4	10
50	4	6	67	G1/8	М12х1,25	46	53,5	9,5	37,5	70	50	3	13
63	4	8	86	G1/8	М12х1,25	50	57,5	10	42	90	62	4	13
80	4	8	106	G1/8	М16х1,5	56	64	10	47,5	110	82	4	17
100	4	8	128	G1/4	М20х1,5	66,5	76,5	10,5	56	133	103	5	22

Усилия возвратной пружины
Диаметр	Ход					Ход
	5	10	15	20	25	5	10	15	20	25
	Усилие, Н
	Пружина в состоянии покоя					Пружина сжата
16	12,3	10,8	9,5	7,8	6,5	13,3	13,3	13,3	13,3	13,3
20	15,7	14	12,2	10,4	8,7	17,4	17,4	17,4	17,4	17,4
25	19,5	18,5	17,3	16	15	22	22	22	22	22
32	27,8	25,3	22,8	20,2	17,7	30	30	30	30	30
40	36,4	34	31,7	29,5	27	36	36	36	36	36
50	32	30,5	29	27,8	26,5	35	35	35	35	35
63	61	58,5	56,3	53,5	51,5	64,8	64,8	64,8	64,8	64,8
80	91.3	88	85	82	78.7	94	94	94	94	94
